MMA7455 - Digitální akcelerometr

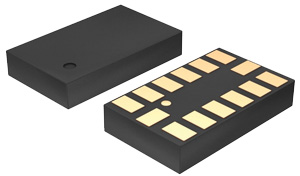

Integrovaný obvod MMA7455 od firmy Freescale Semiconductor je obvod měřící zrychlení ve všech třech osách. Výstup je zajištěn pomocí I2C nebo SPI a citlivost je pomocí registru obvodu nastavitelná na 2g, 4g nebo 8g. Dalším možným nastavením je přerušení na INT 1 nebo INT2 při detekci 0g. Obvod je již z výroby zklalibrovám s nastaveným nulovým offsetem. Obvod sám o sobě nepotřebuje ke své správné funkco další součásky a jeho bytelná struktur dle výrobce vydrží až do 5000g.

Digitální výstup (I2C / SPI)
• 3mm x 5mm x 1 mm
• Auto-test pro Z-osu
• Provozní napětí: 2,4 V - 3,6 V
• Uživatelské registry pro ofset kalibraci
• Programovatelný práh přerušení výstupu
• Úroveň detekce pohybu pro rozpoznávání (šok, vibrace, volná pád
• Pulse Detection pro Single nebo Double Pulse Recognition
• Citlivost (64 LSB / g @ 2g a @ 8g v 10-bitovém režimu)
• Volitelný Citlivost (± 2g, ± 4g, ± 8g) pro 8-bitovém režimu
• Robustní design, vysoká tlumiče přežití (5000 g)
• V souladu RoHS
• Nízká cena

Typické aplikace
• Mobilní telefon / PMP / PDA: Image stability,vytáčení pohybem,
• HDD: detekce pádu
• Krokoměr
• Senzor pohybu, automatické nahrávání

Datasheet ke stažení zde

Pro aplikace ve spojení s mikrokontroléry a v našem případě s Arduinem, lze tyto pořídit již jako modul v ceně již okolo 100 - 200Kč. Vzhledem k širokému a zajímavému použití si nějaký modul vyzkoušíme v některých z dalších tutoriálů.
